Výroba AUX konektoru pro rádio Ford 6000CD
- Podrobnosti
- Vytvořeno: 10. březen 2011
- Zobrazeno: 78072
Protože jsem na internetu našel dost zmatených informací o zapojení AUX vstupu do rádia Ford 6000CD, rozhodl jsem se napsat tenhle krátký návod jak vše pořídit a namontovat za cca 50,-Kč.

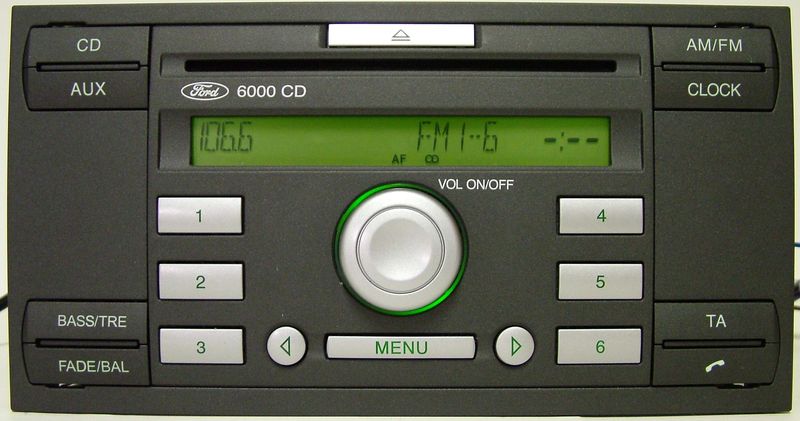

V celém návodu budu mluvit pouze o rádiu Ford 6000CD s tlačítkem na AUX vstup (vlevo nahoře). V různých diskuzích jsem se dočetl že stejnou úpravu lze provést i u stejného rádia s tlačítkem na CD měnič (CDDJ), nicméně to nemám ověřené!
První věc kterou potřebujete je vycvaknout rádio a podívat se jak vypadá konektor. K vycvaknutí rádia jsou potřeba speciální planžety, nebo ukecat někoho v servisu.
Takhle vypadá nezapojený ISO konektor:

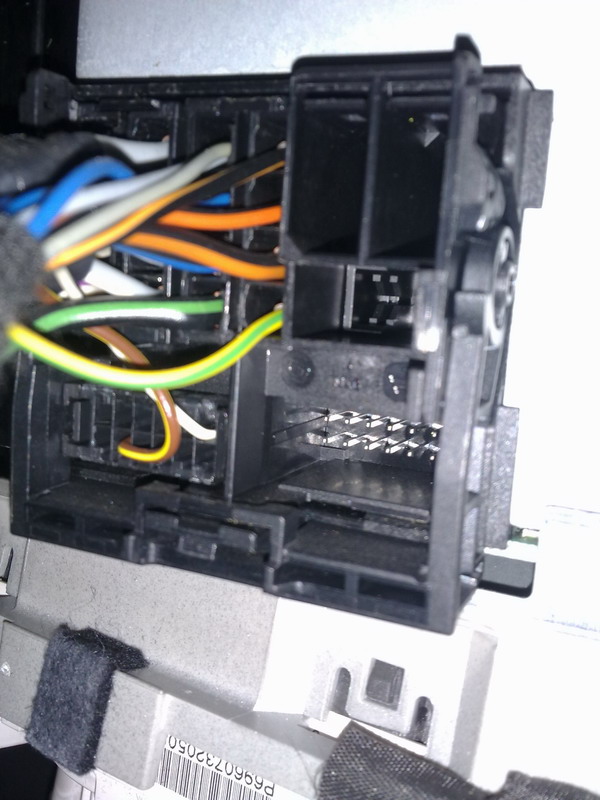

A takhle to nejspíš bude vypadat ve skutečnosti:

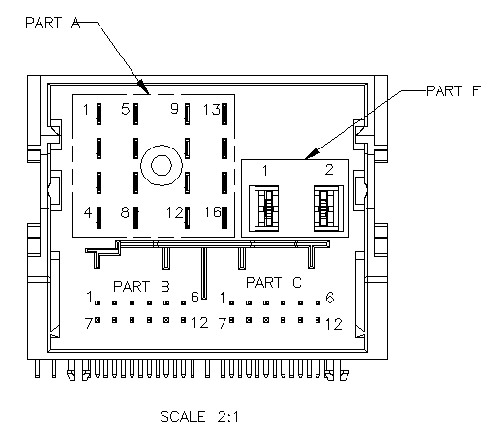

Tady je schéma zapojení:
Aux vstup se zapojuje do části C (na obrázku Part C) a to
PIN 5 = levý AUX
PIN 11 = pravý AUX
PIN 6 = Stínění
kompletní schéma zapojení je k dispozici zde: http://mondeo.fordclubs.org/clanky/kon_ford_6000_en.htm
Ti šťastnější z Vás můžou už mít v časti C zapojený originál konektor a z něj vyvedený kabel někam za palubní přihrádku spolujezdce. Pak už máte v autě předpřípravu na AUX z výroby, a stačí Vám koupit u Fordu váleček s konektorem (kod: 1310208), vymontovat přihrádku a váleček zapojit - viz např. informace na Ford Focus Foru. Mě osobně se ale na tomhle řešení nelíbí vyvedení AUX do přihrádky - přijde mi to dost nepraktické pro manipulaci se zapojeným přehrávačem.
Pokud originál kabel v části C nemáte, nastal čas na koupi součástek. Budete potřebovat:
1x JACK zásuvka stereo 3,5 mm - např. tento
3x násuvný kolíček na PIN (průměr 0.75mm)
1m stíněné dvojlinky

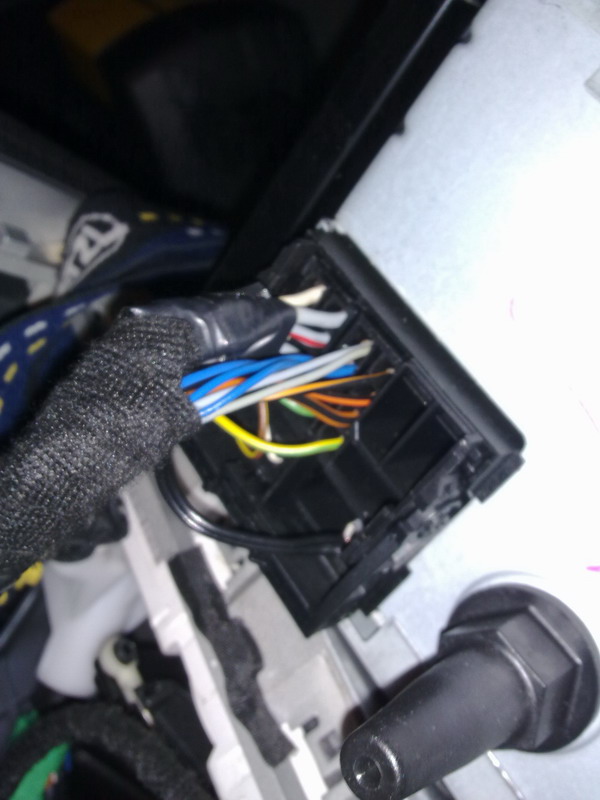

Spájíme to dohromady a můžeme zapojovat :) Takže do konektoru zapojíme jednu stranu:

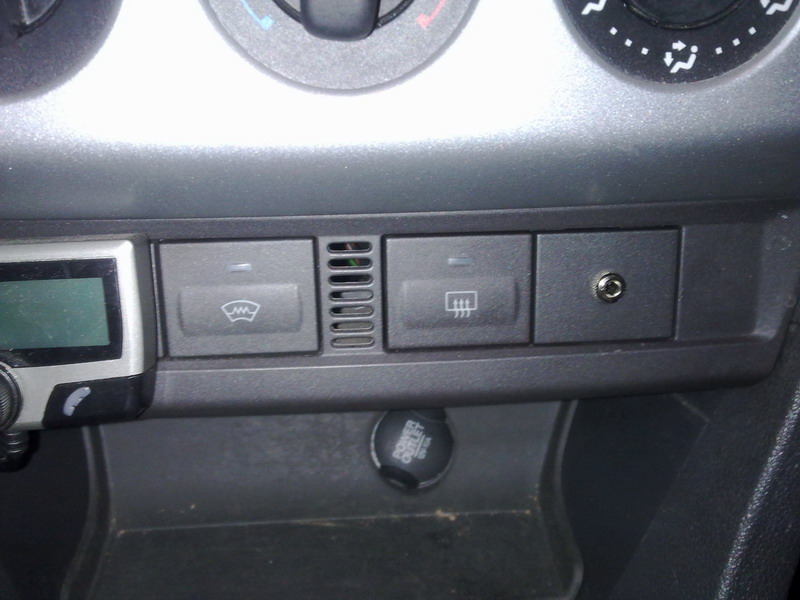

A pak už je jen na Vás kde chcete mít samotný vývod AUX konektoru. Mě se nejvíc líbila záslepka vedle tlačítek na rozmrazování oken hned nad řadicí pákou - normálně v ní je zapojená signalizace odpojeného airbagu spolujezdce, ale to nemám, takže mi to přišlo jako ideální místo. Záslepku opatrně vyloupnete a uprostřed vyvrtáte otvor do kterého se vloží AUX konektor a utáhne se. Výsledek vypadá takhle:
A to je vše, Enjoy! :)
PS: V angličtině je to celé hezky popsané např. tady.
